نظام توليد النيتروجين خط إنتاج مياه الصرف الصحي ومعالجة الغاز
| Material: | الفولاذ الكربوني/الفولاذ المقاوم للصدأ | Certificates: | BV ،، CCS ، ISO ، TS |
| Capaicty: | 5-5000 نانومتر 3/ساعة | Purity: | 95 ٪ -99.9995 ٪ |
| Dew point: | -70 ℃ | Operate power: | 1 كيلوواط |
| Application: | نظام توليد النيتروجين لمياه الصرف الصحي ، خط إنتاج معالجة غاز العادم | ||
| High Light: | مولد نيتروجين PSA لمعالجة مياه الصرف الصحي,نظام توليد النيتروجين لمعالجة الغاز,خط إنتاج نيتروجين صناعي مع ضمان |
||

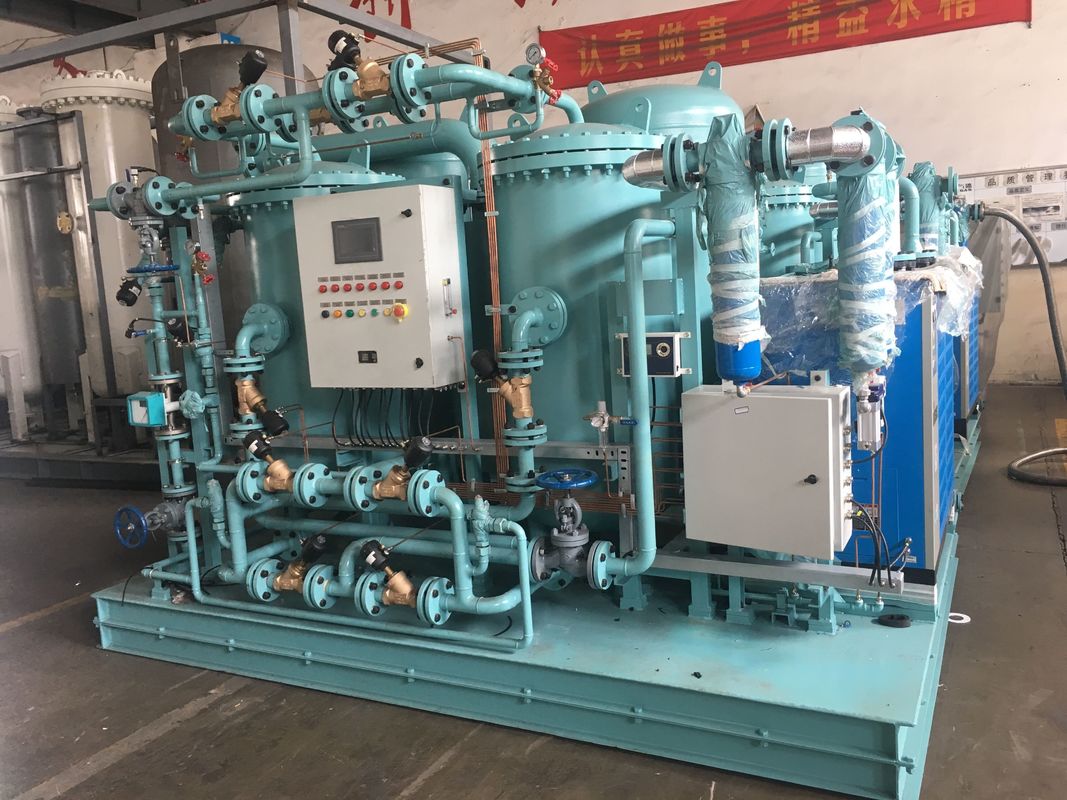

خط إنتاج معالجة مياه الصرف الصحي والغاز لنظام توليد النيتروجين
مولد نيتروجين بتقنية PSA
1) نقاء النيتروجين: 99-99.9995٪
2) تدفق النيتروجين: 3-3000 نيوتن متر مكعب/ساعة
3) ضغط النيتروجين: 1-8 بار (قابل للتعديل)
4) وحدة تحكم SIMENS PLC
ما هي تقنية PSA؟
إنها تقنيةتستخدم لتوليد غازالنيتروجين في الموقع.
منخل الكربون الجزيئي (CMS) يمتص جزيئات الأكسجين وبخار الماء تحت ضغط عالٍ - مع السماح للنيتروجين بالمرور، بحيث يتم فصل النيتروجين عن الهواء.
يمكن توفير وحدات مثبتة على هيكل وفقًا لمتطلبات العميل.
العملية التكنولوجية
تم تصميم وتصنيع أنظمة توليد النيتروجين من شركتنا بناءً على مبدأ
امتصاص التأرجح الضغطي (PSA). يدخل الهواء المحيط، بعد ضغطه وتنقيته لإزالة الزيت والماء والغبار، إلى جهاز امتصاص التأرجح المملوء بـ
منخل الكربون الجزيئي (CMS). يتدفق الهواء المضغوط إلى برج الامتصاص من الأسفل إلى الأعلى.
في هذه العملية، يتم امتصاص جزيء الأكسجين، بينما يتدفق النيتروجين من الجانب العلوي لبرج الامتصاص ثم يدخل خزان التخزين للنيتروجين غير النقي. بعد فترة زمنية، يصبح منخل الكربون الجزيئي في برج الامتصاص مشبعًا بالأكسجين الممتص. في هذا الوقت، تكون هناك حاجة للتجديد. يتم
تحقيقه عن طريق إيقاف خطوة الامتصاص وتقليل الضغط في برج الامتصاص. يتم إجراء الامتصاص والتجديد بالتناوب في برجي الامتصاص لضمان الإخراج المتواصل
لغاز النيتروجين.
مكونات النظام بأكمله
يتكون نظام توليد النيتروجين بأكمله بشكل أساسي من ضاغط الهواء، وخزان استقبال الهواء المضغوط، والمرشحات، ومجفف التبريد، ومولد النيتروجين PSA، وخزان استقبال النيتروجين.
بالنسبة لضاغط الهواء، يمكن توفير علامات تجارية مشهورة مثل Atlas Copco وIngersoll Rand
من شركتنا لتتناسب مع مولدات النيتروجين PSA.
بالنسبة للمرشحات، تتوفر عناصر من علامات تجارية مثل Hankison وDomnick.
بالنسبة لمجفف التبريد، لدينا J.mec، العلامة التجارية الأولى في الصين، وكذلك Hanzhou Union Filter الشركة المتخصصة في تصنيع المجففات والمرشحات.
تحسين
:لضمان جودة أفضل وعمر خدمة أطول، نستخدم في الأجزاء الرئيسية مثل CMS وPLC علامات تجارية عالمية مشهورة مثل Japan Takeda وMITSUBISHI، وبالنسبة للصمامات، نستخدم صمامات الملف اللولبي الهوائية والأوتوماتيكية الألمانية Burkert.المواصفات:
سعة/معدل تدفق النيتروجين: 3-3000 نيوتن متر مكعب/ساعة
نقاء النيتروجين: 95٪ - 99.9995٪ (95٪، 97٪، 98٪، 99٪، 99.5٪، 99.9٪، 99.99٪، 99.999٪، 99.9995٪)
لا
الموديل
|
السعة (نيوتن متر مكعب/ساعة) |
النقاء |
الطاقة (كيلوواط) |
الحجم الكلي (مم) |
1 |
2 |
|
3 4 5 PN-5-29 |
PN-5-295 PN-8-295 3 5 |
5 12 12 15 |
99% 0.5 3500*1500*2800 1800*1400*1500 |
... |
6 |
|
12 8 PN-5-49 15 |
PN-12-295 PN-15-29 5 8 |
12 15 PN-15-39 35 |
99.5% 99% 0.5 3500*1500*2800 |
... |
10 |
|
11 25 PN-10-49 PN-15-39 |
PN-25-295 PN-30-39 10 PN-60-29 |
25 35 27 32 |
99.5% 99% 0.5 3500*1500*2800 |
... |
14 |
|
15 16 35 PN-22-39 |
PN-35-295 PN-45-29 15 22 |
35 24 PN-60-49 88 |
99.5% 99% 0.5 3500*1500*2800 |
... |
18 |
|
19 20 PN-20-49 50 |
PN-50-295 PN-60-29 20 30 |
50 32 120 160 |
99.5% 99% 0.5 3500*1500*2800 |
... |
22 |
|
23 24 PN-30-49 PN-45-39 |
PN-75-295 PN-88-29 30 45 |
32 88 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
26 |
|
27 28 PN-40-49 PN-60-39 |
PN-100-295 PN-120-29 40 60 |
PN-200-295 160 250 250 |
99.5% 99% 0.5 3500*1500*2800 |
... |
30 |
|
31 32 PN-50-49 PN-70-39 |
PN-120-295 PN-140-29 50 70 |
120 140 250 290 |
99.5% 99% 0.5 3500*1500*2800 |
... |
34 |
|
35 36 PN-60-49 PN-90-39 |
PN-160-295 PN-190-29 60 90 |
160 190 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
PN-80-49 |
|
80 |
99.99% |
0.5 |
99.5% |
... |
|
|
40 PN-120-39 PN-200-295 |
PN-250-29 120 200 |
250 99.9% 99.99% |
99% 0.5 3500*1500*2800 |
... |
42 |
|
43 44 PN-100-49 PN-140-39 |
PN-250-295 PN-290-29 100 140 |
250 290 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
... |
|
الميزات التقنية: |
الميزات التقنية: |
الميزات التقنية: |
الميزات التقنية: |
الميزات التقنية: |
الميزات التقنية: |
|
1. نقاء عالٍ. |
|||||
يتم إنتاج غاز النيتروجين بنسبة 99.9995٪ في إجراء واحد دون
أجهزة تنقية.
2. توفير طاقة ممتاز
توزيع فريد لتدفق الغاز، تقنية متقدمة لتوفير الطاقة،
منخل جزيئي ممتاز يجعل مولد النيتروجين HUILIN موفرًا للطاقة
يحقق 10-20٪ أكثر من الآخرين.
3. تشغيل مستقر، عمر طويل
تقنية أسطوانة تثبيت فريدة تطيل عمر
المنخل الجزيئي بفعالية.
4. درجة عالية من الأتمتة
يمكن لتقنية التحكم الآلي تبديل الأجهزة بنقرة واحدة،
وتوفر تشغيلًا عن بعد ومركزيًا بدون الحاجة إلى شخص للتحكم.
ما هو العمر الافتراضي لمناخل الكربون الجزيئية (CMS)؟
عادةً، للاستخدام العادي، يبلغ عمر المنخل الجزيئي حوالي 5 إلى 8 سنوات.
ما هو وقت الدورة لاستبدال عنصر الفلتر؟
عادةً، يحتاج عنصر الفلتر إلى الاستبدال كل 6 إلى 8 أشهر.
صناعة الأدوية PSA مولدات النيتروجين المنخل الجزيئي للكربون
صناعة الرعاية الصحية مولد النيتروجين PSA باستخدام المنخل الجزيئي الكربوني الممتز. من خلال توفير النيتروجين عالي النقاء لإنتاج المنتجات وأجواء التعبئة والتغليف، فإنه يضمن حماية المنتج من خلال التشغيل التلقائي الخالي من التلوث.
الكربون الجزيئي المصفاة PSA مولد النيتروجين التطبيق الصناعي
المنخل الجزيئي الكربوني مولد النيتروجين PSA للتطبيقات الصناعية. من خلال توفير النيتروجين عالي النقاء الموثوق به لعمليات التصنيع، فإنه يتميز بالتشغيل التلقائي، الإنتاج المستقر والأداء الممتص الفعال.
مصدر النيتروجين الصناعي PSA الكربون الجزيئي
مولد النيتروجين PSA الصناعي مع المنخل الجزيئي الكربوني. من خلال توفير نيتروجين عالي النقاء يمكن الاعتماد عليه للعمليات المستمرة، فهو يضمن إمدادًا ثابتًا مع التحكم الآلي وأداء الامتزاز الفعال.
مولد النيتروجين PSA عالي النقاء مع مسح جزئي للكربون ، تطبيق النفط والغاز
مولد النيتروجين PSA من الفولاذ المقاوم للصدأ يوفر نقاءًا بنسبة 95%-99.9995%. لقد تم تصنيعه باستخدام تقنية الغربال الجزيئي للكربون والمواد المقاومة للتآكل، فهو يوفر نيتروجين يمكن الاعتماد عليه مع التشغيل التلقائي وعمر الخدمة الطويل.
