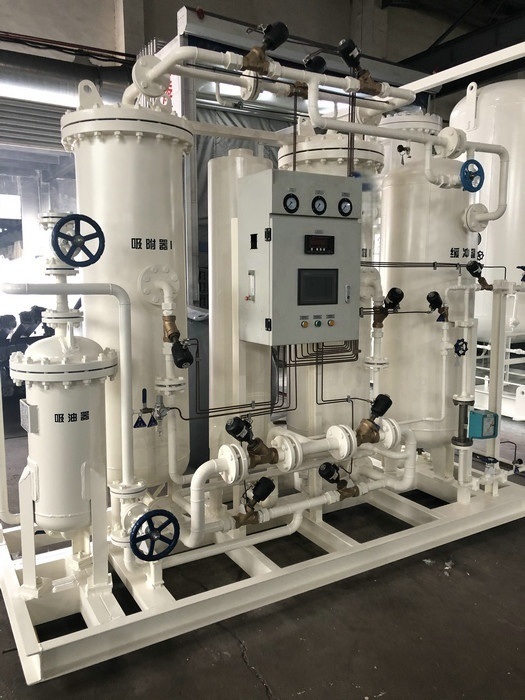

وحدة توفير الطاقة لمصنع النيتروجين PSA للنيتروجين الصناعي
| Name: | مولد النيتروجين PSA | Type: | نوع الغشاء |
| Advantage: | استهلاك الطاقة المنخفض | Application: | صناعي |
| Pressure: | 5 ~ 10 بار | Dew point: | -70 |
| Purity: | 95٪ ~ 99.9995 | Capacity: | 5 ~ 5000nm3/ساعة |
| High Light: | مصنع النيتروجين الصناعي,مولد نيتروجين موفر للطاقة,وحدة مصنع النيتروجين PSA |
||
مصنع نيتروجين صناعي بتقنية PSA، توفير الطاقة
مبدأ مولد النيتروجين بتقنية PSA:
عندما تتبنى العملية رفع الهواء، يكون للأكسجين والنيتروجين معدل انتشار وقدرة امتصاص مختلفة لفصل الأكسجين عن النيتروجين على المنخل الجزيئي الكربوني. عندما يتم ضغط الهواء إلى 0.8 ~ 1.0 ميجا باسكال، يدخل مصدر الهواء إلى برج الامتصاص المتأرجح بالضغط للفصل بعد تنقيته من خلال عملية التجفيف وفصل الزيت والماء (فلتر). تنتشر جزيئات الأكسجين وتمتص في منخل جزيئي كربوني تحت الضغط. يتم تفريغ النيتروجين غير الممتص من مخرج برج الامتصاص. يتم إزالة الأكسجين، وتفريغه، وتطهيره في برج الامتصاص تحت تخفيف الضغط. علاوة على ذلك، يمكن إعادة تدوير المواد الماصة.
ما هي تقنية PSA؟
تقنية PSA هي تقنية ناضجة جدًا وموجودة منذ السبعينيات. في الواقع، الآلاف
من مصانع PSA تخدم العملاء في جميع أنحاء العالم. لقد قمنا بتوريد مصانع PSA الخاصة بنا للعملاء في أكثر من
56 دولة. نشرح تقنية PSA أدناه باستخدام رسم تخطيطي بسيط للعملية.
يتكون الهواء من 78٪ نيتروجين و 21٪ أكسجين. تعمل تقنية توليد النيتروجين بتقنية PSA على
مبدأ فصل الهواء عن طريق امتصاص الأكسجين وفصل النيتروجين.
تتكون عملية الامتصاص المتأرجح بالضغط (نيتروجين PSA) من 2 وعاء مملوء بـ
مناخل جزيئية كربونية (CMS). (انظر الصورة أدناه لتفاصيل الأوعية).
الخطوة 1: الامتصاص
يمر الهواء المضغوط المفلتر مسبقًا عبر وعاء واحد مملوء بـ CMS. يتم امتصاص الأكسجين بواسطة CMS
ويخرج النيتروجين كغاز منتج. بعد فترة من التشغيل، يصبح CMS داخل هذا الوعاء مشبعًا بالأكسجين ولا يمكنه الامتصاص بعد الآن.
الخطوة 2: إزالة الامتصاص
عند تشبع CMS في الوعاء، تقوم العملية بتبديل توليد النيتروجين إلى الوعاء الآخر،
بينما
يسمح للطبقة المشبعة ببدء عملية إزالة الامتصاص والتجديد. يتم تفريغ الغازات العادمة (الأكسجين،
الكربون
وثاني أكسيد الكربون، إلخ) إلى الغلاف الجوي.
الخطوة 3: التجديد
لتجديد CMS في الوعاء، يتم ضخ جزء من النيتروجين المنتج بواسطة البرج الآخر
إلى هذا البرج. هذا يسمح بالتجديد السريع لـ CMS ويجعله متاحًا لـ
الإنتاج في الدورة التالية.
تضمن الطبيعة الدورية للعملية بين الوعاءين الإنتاج المستمر للنيتروجين النقي.
المواصفات:
لا
الموديل
|
السعة (نيوتن متر مكعب/ساعة) |
النقاء |
الطاقة (كيلوواط) |
الحجم الكلي (مم) |
1 |
2 |
|
3 4 5 PN-5-29 |
PN-5-295 PN-8-295 3 5 |
5 12 12 15 |
99% 0.5 2600*2200*2850 1800*1400*1500 |
... |
6 |
|
12 8 PN-5-49 15 |
PN-12-295 PN-15-29 5 8 |
12 15 PN-15-39 35 |
99.5% 99% 0.5 2600*2200*2850 |
... |
10 |
|
11 25 PN-10-49 PN-15-39 |
PN-25-295 PN-30-39 10 PN-60-29 |
25 35 27 32 |
99.5% 99% 0.5 2600*2200*2850 |
... |
14 |
|
15 16 35 PN-22-39 |
PN-35-295 PN-45-29 15 22 |
35 24 99.99% 88 |
99.5% 99% 0.5 2600*2200*2850 |
... |
18 |
|
19 20 PN-20-49 50 |
PN-50-295 PN-60-29 20 30 |
50 32 120 120 |
99.5% 99% 0.5 2600*2200*2850 |
... |
22 |
|
23 24 PN-30-49 PN-45-39 |
PN-75-295 PN-88-29 30 45 |
32 88 99.99% 99.9% |
99.5% 99% 0.5 2600*2200*2850 |
... |
26 |
|
27 28 PN-40-49 PN-60-39 |
PN-100-295 PN-120-29 40 60 |
100 120 99.99% 99.99% |
99.5% 99% 0.5 2600*2200*2850 |
... |
30 |
|
31 32 PN-50-49 PN-70-39 |
PN-120-295 PN-140-29 50 70 |
120 140 99.99% 99.9% |
99.5% 99% 0.5 2600*2200*2850 |
... |
... |
|
معلمات مولد النيتروجين بتقنية PSA الفنية: |
معلمات مولد النيتروجين بتقنية PSA الفنية: |
معلمات مولد النيتروجين بتقنية PSA الفنية: |
معلمات مولد النيتروجين بتقنية PSA الفنية: |
معلمات مولد النيتروجين بتقنية PSA الفنية: |
معلمات مولد النيتروجين بتقنية PSA الفنية: |
|
المصدر: الهواء |
|||||
الضغط: 5-10 بار
نقطة الندى للضغط: ≤ 10 درجة
محتوى الزيت ≤ 0.003 ملغم/م3
الهواء - التغيير مع النيتروجين والأكسجين
نيتروجين المنتج
الضغط: ≤ 9 بار
نقطة الندى للضغط العادي: ≤ -40 درجة
النقاء: 95% - 99.9995%
سعة النيتروجين: 5-5000 نيوتن متر مكعب/ساعة
