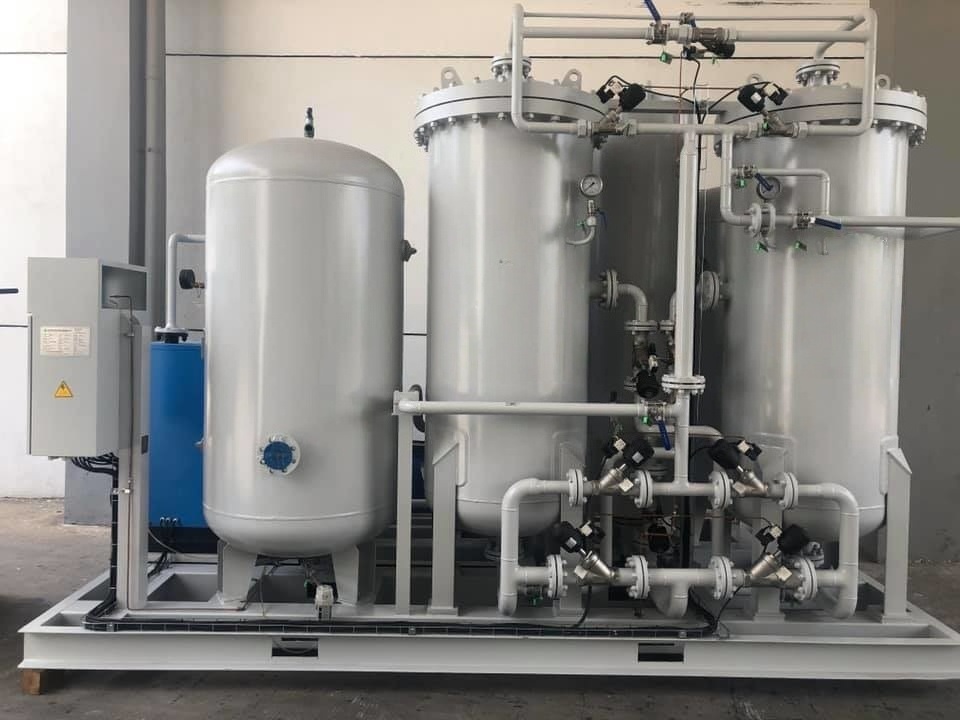

نظام توليد النيتروجين PSA لفرن المعالجة الحرارية للمعادن
| Name: | مولد النيتروجين PSA | Application: | فرن المعالجة الحرارية للمعادن |
| Nitrogen Purity: | 99٪ - 99.999٪ | Capacity: | 5-5000 نانومتر 3/ساعة |
| Outlet Pressure: | 0-10 بار | Dew Point: | ≥ -40 درجة مئوية |
| Operation Mode: | مستمر أو 24/7 | Installation: | مثبت على النزاحة أو الحاوية |
| Energy Saving: | ما يصل إلى 30% استهلاك أقل للطاقة | ||
| High Light: | 99.999٪ نقاء النيتروجين في الموقع,الغلاف الجوي الوقائي منخفضة نقطة الندى,إمدادات المعالجة الحرارية المستمرة على مدار الساعة |
||
مولد النيتروجين PSA لدينا يوفر إمدادات النيتروجين الموثوق بها في الموقع مع نقاء مستقر ، وتدفق ، وضغط ونقطة الندى لعمليات معالجة الحرارة للمعادن.من خلال توليد النيتروجين مباشرة في موقع الإنتاج، يمكن للمصنعين تقليل الاعتماد على أسطوانات النيتروجين أو إمدادات النيتروجين السائل مع الحفاظ على جو وقائي ثابت لعمليات المعالجة الحرارية المستمرة.
النيتروجين لا يتفاعل مع معظم المعادن حتى درجات حرارة عالية للغاية ، ولا يدعم الاحتراق أو الأكسدة ، وهو أقل غاز صناعي تكلفة.هذه الخصائص تجعلها مثالية لتنظيف وتعطيل الفرن مع حماية غطاء الفرن من الأكسدة عالية درجة الحرارة.
كمخفف ، يسمح النيتروجين بمزج الغازات التفاعلية الثمينة مثل الهيدروجين وتوزيعها بفعالية عبر حمولات الفرن بأكملها ، مما يحسن توزيع الغاز في جميع أنحاء الفرن.
يمكن أن يكون النيتروجين المكون الوحيد للغلاف الجوي للمكّان، وخاصة في نطاقات درجات الحرارة المنخفضة. ينتج النيتروجين ذو النقاء الأعلى بشكل عام نتائج معالجة حرارية أفضل.
- المعالجة الحرارية المختومة
- التسخين والصق
- التجفيف والكربوريز
- المعالجة الحرارية الشديدة
- معدنية المسحوق
- أفران الغلاف الجوي الوقائي
- المعالجة الحرارية للمكونات المعدنية
- المعالجة الحرارية من الفولاذ المقاوم للصدأ
- أكسدة المعادن وتغير لون السطح
- جودة المعالجة الحرارية غير المتسقة
- فقدان المواد المفرطة وإعادة العمل
- انقطاع الإنتاج بسبب عدم كفاية إمدادات النيتروجين
- تكاليف عالية للنيتروجين المعبأة أو السائل
- صعوبة الحفاظ على ضغط الفرن والغلاف الجوي المستقرين
- عملية PSA على النمط الألماني بتكنولوجيا حزمة المسامير الجزيئية تمدد عمر الخدمة للوحدة لأكثر من 10 سنوات
- أبراج الامتصاص القابلة للتعديل براءة الاختراع الحفاظ على استقرار سرير المجرفة الجزيئي
- تفريغ دوامة غازات النفايات يكمل التجديد خلال 15 ثانية
- التنفيس التلقائي للنيتروجين غير المتوافق مع تحليل النقاء عبر الإنترنت
- تقنية التكيف المتقدمة مع الحمل تقلل من استهلاك الكهرباء بنسبة 20%
- الصوت المكثف متعدد المراحل يحافظ على الضوضاء أقل من 80 ديسيبل (((A
- تحكم PLC تلقائي بالكامل مع واجهة اتصال بشاشة تعمل باللمس ومراقبة عن بعد
| نطاق النقاء | التطبيقات الموصى بها |
|---|---|
| 990.099،9٪ | تنظيف الفرن، التخلّص من الحرارة، وتحريك الهواء بشكل عام |
| 99.9 99.99% | الغلاف الجوي الوقائي العام والكربوريزة والكربونيتريد |
| 99.99% + | الغلاف الجوي الوقائي المتطلب الذي يتطلب كمية منخفضة من الأكسجين والرطوبة |
| 99.999%+ | عمليات التسخين الساطع، والملء الخلفي في فرن الفراغ، والعمليات الحساسة للتأكسد |
نصيحة اختيار:نقاء النيتروجين الأعلى يحسن استقرار الغلاف الجوي ونوعية السطحولكن يجب تحديد النقاء الأمثل من خلال متطلبات عملية المعالجة الحرارية الخاصة بدلا من مجرد اختيار أعلى نقاء متاح.
| المعلم | النطاق النموذجي |
|---|---|
| التكنولوجيا | PSA (التشغيل تحت الضغط) |
| قدرة النيتروجين | 5 ‰ 1000 Nm3/h |
| نقاء النيتروجين | 99 ٪ 99 ٪ 99 ٪ |
| ضغط المخرج | 0 ¥10 بارج |
| نقطة الندى | ≤ -40 درجة مئوية / مخصص |
| العملية | مستمر / 24 ساعة |
| التحكم | PLC + شاشة لمسة |
| إمدادات الطاقة | 380-415 فاك، 3Ph، 50 هرتز أو مخصصة |
يتم اختيار المواصفات النهائية وفقًا لنوع الفرن ومتطلبات العملية الفعلية.
- الغلاف الجوي الوقائي المستقر- إمدادات النيتروجين المستمرة تحافظ على استقرار الغلاف الجوي الخامل وتقلل من الأكسدة
- نقاء النيتروجين عالي ومستقر- نقاء قابلة للتخصيص من 99% إلى 99.999%
- خيارات نقطة الندى المنخفضة- يقلل من الأكسدة المرتبطة بالرطوبة ويحسن الاتساق
- عمليات مستمرة على مدار الساعة- مصممة للعمل الصناعي دون انقطاع
- توليد النيتروجين في الموقع- يقلل من الاعتماد على إمدادات النيتروجين الخارجية
- مخصصة لفرنك- مصممة وفقًا لمتطلبات الفرن الخاصة
المكونات الرئيسية:
- جرب الكربون الجزيئي عالي الأداء (CMS)
- أوعية امتصاص PSA الصناعية
- صمامات هوائية عالية الجودة
- نظام تصفية الهواء المضغوط
- مجفف الهواء المبرد/المجفف
- جهاز استقبال الهواء وحاويات نيتروجين العازلة
- نظام التحكم التلقائي بـ PLC مع واجهة HMI باللمس
- محلل نقاء النيتروجين وأدوات المراقبة
وتشمل المكونات الأساسية قشرة الكربون الجزيئية CMS-260 ، وصمامات SKF النيوماتيكية ذات المقعد الزاوي مع عمر الخدمة الخالي من الصيانة أكثر من 2 مليون دورة ، وأوعية الضغط المعتمدة من PED / CE.
نحن نقدم الدعم الشامل بما في ذلك:
- هندسة العمليات المهنية وتصميم النظام المخصص
- اختبار المصنع قبل الشحن
- الوثائق التقنية ودعم التثبيت
- التشغيل وتدريب المشغلين
- الدعم التقني طويل الأجل وتوريد قطع الغيار
الضمان:18 شهرًا من الشحن أو 12 شهرًا من البدء
جرب الكربون الجزيئي:عمر الخدمة أكثر من 8 سنوات مع استبدال مجاني خلال فترة الضمان
دعم:إرشادات التثبيت المجانية، التشغيل، والتدريب مع الدعم التقني طويل الأجل لمدة 10 سنوات
تعتمد النقاء المطلوبة على عملية المعالجة الحرارية. يتم استخدام 99.9 ٪ ٪ 99.99 ٪ النيتروجين عادة في الغلاف الجوي الوقائي والكربوريزة والكربونيتريد ، في حين أن 99.99 ٪ ٪ 99.يمكن أن يوصى بـ 999٪+ للتسخين الساطع، وتعبئة الفرن الفراغ والعمليات التي تتطلب مستويات منخفضة جدا من الأكسجين والرطوبة.
يجب حساب قدرة مولد النيتروجين على أساس استهلاك الفرن المستمر ، واستهلاك الذروة ، ومتطلبات التطهير ودورة التشغيل.,استهلاك N2، ساعات العمل وحجم التطهير للحصول على الحجم الصحيح.
يعتمد ضغط المخرج المطلوب على فرن ونظام توزيع الغاز. تتطلب العديد من التطبيقات ما يقرب من 2 8 بارج ، ولكن يمكن تصميم أنظمة ذات ضغط أعلى عند الضرورة.يجب اختيار المولد على أساس الضغط المطلوب في مدخل الفرن.
نعم. الرطوبة في النيتروجين يمكن أن تسهم في الأكسدة وتغيير لون السطح وعدم استقرار العملية. بالنسبة للعديد من تطبيقات الغلاف الجوي الوقائي ، يتم تحديد نقطة الندى ≤ -40 درجة مئوية ،في حين أن العمليات الأكثر تطلبا قد تتطلب مستويات رطوبة أقل.
نعم، نظام توليد النيتروجين المركزي يمكنه إمداد العديد من الفرن من خلال شبكة توزيع مشتركةيجب تحديد حجم النظام وفقًا للطلب الإجمالي بالإضافة إلى الذروة المتزامنة للاستهلاك، مع تخزين عازل مناسب ومراقبة الضغط.
