مكان المنشأ:
سوتشو ، الصين
اسم العلامة التجارية:
SINCE
إصدار الشهادات:
CE,ABS,CCS,BV,DNV,ASME,GOST,
رقم الموديل:
PN
طهارة عالية، مولد النيتروجين PSA مع جرب الكربون الجزيئي، تطبيق النفط والغاز
مبادئ مولد النيتروجين PSA:
مولد النيتروجين PSA يستخدم جرس جزئي الكربون كمصدر و ينتج النيتروجين باستخدام مبدأ PSA. تحت ضغط معين،يحتوي جرثومة الكربون الجزيئية على قدرة مختلفة على امتصاص الأكسجين / النيتروجين، أي أكثر بكثير من قدرة امتصاص الأكسجين من قدرة امتصاص النيتروجين. PLC يتحكم في صمام الرياح على / قبالة لتحقيق اثنين من الأبراج الاختلاط الامتصاص والإزالة حسب تغير الضغط,يقوم بفصل الأكسجين/النيتروجين، ويُنتج النيتروجين بنقاء المرغوب فيه.

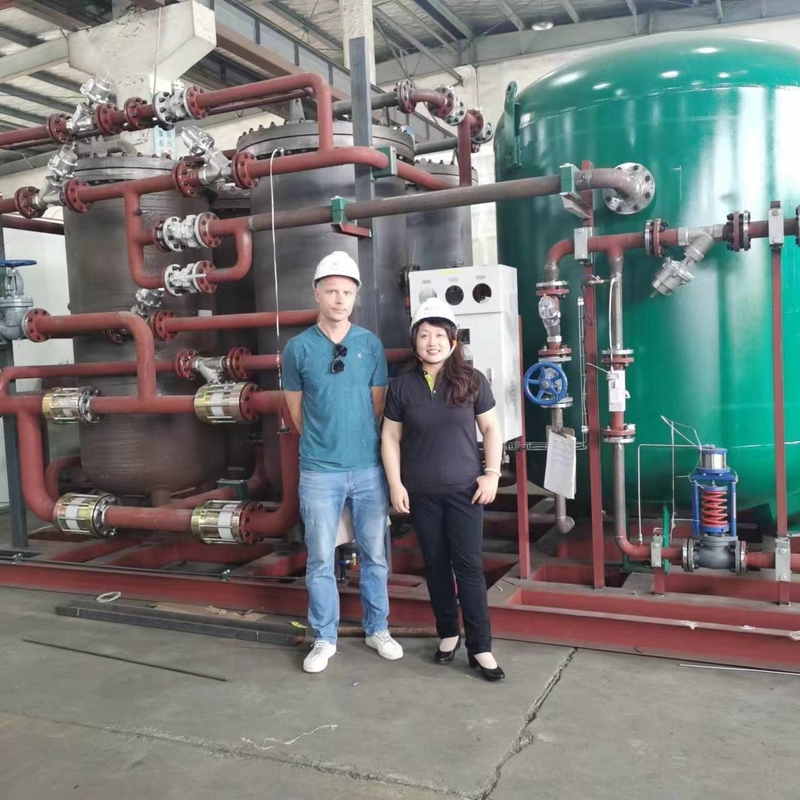

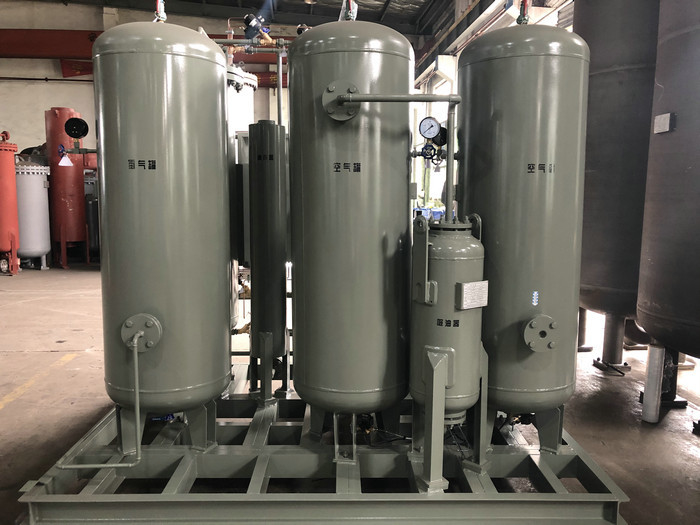

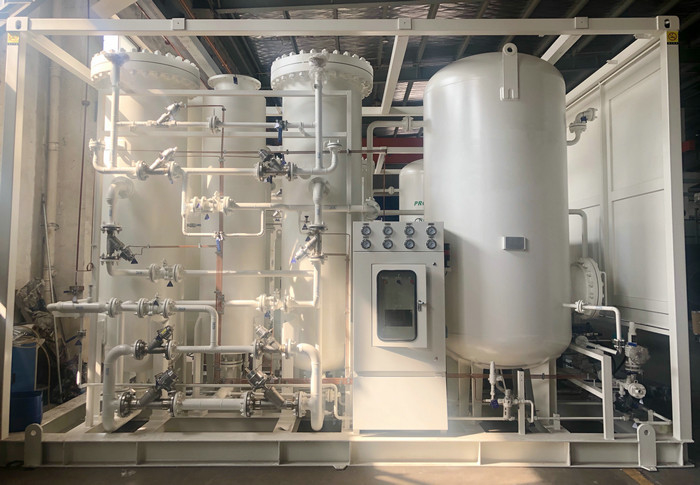

يضم مولد النيتروجين PSA ضاغط هواء واحد، مجفف الهواء المبرد والمرشحات، مولد النيتروجين الرئيسي، خزان العازل الهوائي، وخزان العازل النيتروجين. مع ضغط النيتروجين أعلى المطلوبة،سيتم تجهيز ضاغط النيتروجين BROTIE خال تماما من الزيت بعد مولد النيتروجين لزيادة ضغط النيتروجين إلى الضغط المطلوب.
يتم تنقية الهواء المضغوط من خلال مجفف الهواء والمرشحات إلى مستوى معين للمولد الرئيسي للعمل مع.يتم دمج عازل الهواء لتزويد سلس من الهواء المضغوط وبالتالي تقليل تقلبات الطلب على العمل لضاغطات الهواءينتج المولد النيتروجين بتكنولوجيا PSA (ضغط التأرجح) ، وهي طريقة لإنتاج النيتروجين التي أثبتت مع مرور الوقت.يتم تسليم النيتروجين بنقاء المطلوب إلى خزان بوفر النيتروجين لتزويد الغاز المنتج بسلاسةيتم الحفاظ على ضغط النيتروجين في خزان العازل عند 6 بارغ. بعد ضاغط النيتروجين خال من الزيت بالكامل ، سيتم ضغط الضغط إلى الضغط المطلوب.انها قابلة للتعديل بالنسبة لك لتعديل ضغط المخرج عن طريق صمام منظم الضغطحتى تتمكن من استخدامها للاستخدام الخاص بك.
تفاصيل مولد النيتروجين PSA
95-99.9999% نقاء
3-3000Nm3/ساعة
نقطة الندى: ≤-40
ضغط مصدر الهواء: 0.8-1.0Mpa
ضغط تصنيع النيتروجين: 0.1-0.75Mpa
محتوى الأكسجين: 500ppm-3ppm
محتوى المياه:5-20ppm
المواد
الصلب الكربوني، الصلب المقاوم للصدأ 304
الإعلان
المعلمات والرسومات والصور التالية هي فقط للإشارة الخاصة بك. سيتم توفير معلومات المنتج الدقيقة النهائية مع حزمة الاقتراح.
عندما تستخدم العملية هواء الرفع ، فإن الأكسجين والنيتروجين لديهم معدل انتشار مختلف وقدرة امتصاصية لفصل الأكسجين من النيتروجين على مجرفة جزيئية الكربون ((CMS).عندما يتم ضغط الهواء
إلى 0.8MPa ، يدخل مصدر الهواء إلى برج امتصاص التذبذب للضغط للفصل بعد تنقيته من خلال عملية الفصل الجاف والزيت والماء (المصفاة).يتم نشر جزيئات الأكسجين واستيعابها في مجرفة جزيئية الكربون تحت الضغطيتم تفريغ النيتروجين غير المضغوط من منفذ برج الامتصاص. يتم إزالة الأكسجين وتفريغه وتطهيره في برج الامتصاص تحت الضغط. علاوة على ذلك ، يتم تحديد حجم النيتروجين المضغوط في برج الامتصاص.يمكن إعادة تدوير المستنشاقات(بايج) العلامة التجارية
|
لا.. |
النموذج |
السعة ((Nm3/h) |
النقاء |
الطاقة ((KW) |
الحجم الكلي ((ملم) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99.9٪ 99.5٪ 99٪ 95% |
0.5 |
1800 * 1400 * 1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99.99% 99.9٪ 99.5٪ 99٪ |
0.5 |
1800 * 1400 * 1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99.99% 99.9٪ 99.5٪ 99٪ |
0.5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99.99% 99.9٪ 99.5٪ 99٪ |
0.5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99.99% 99.9٪ 99.5٪ 99٪ |
0.5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99.99% 99.9٪ 99.5٪ 99٪ |
0.5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99.99% 99.9٪ 99.5٪ 99٪ |
0.5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99.99% 99.9٪ 99.5٪ 99٪ |
0.5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99.99% 99.9٪ 99.5٪ 99٪ |
0.5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99.99% |
0.5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
99.9٪ 99.5٪ 99٪ |
0.5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99.99% 99.9٪ 99.5٪ 99٪ |
0.5 |
3500*1500*2800 |
|
.... |
.... |
.... |
.... |
.... |
.... |
|
ملاحظة:المزيد من الأخبار يرجى التواصل مع Since Gas System Co.,Ltd أو إرسال بريد إلكتروني إلينا مباشرة |
|||||
