مكان المنشأ:
سوتشو ، الصين
اسم العلامة التجارية:
SINCE
إصدار الشهادات:
CE,ABS,CCS,BV,DNV,ASME,GOST,
رقم الموديل:
مولد النيتروجين بسا

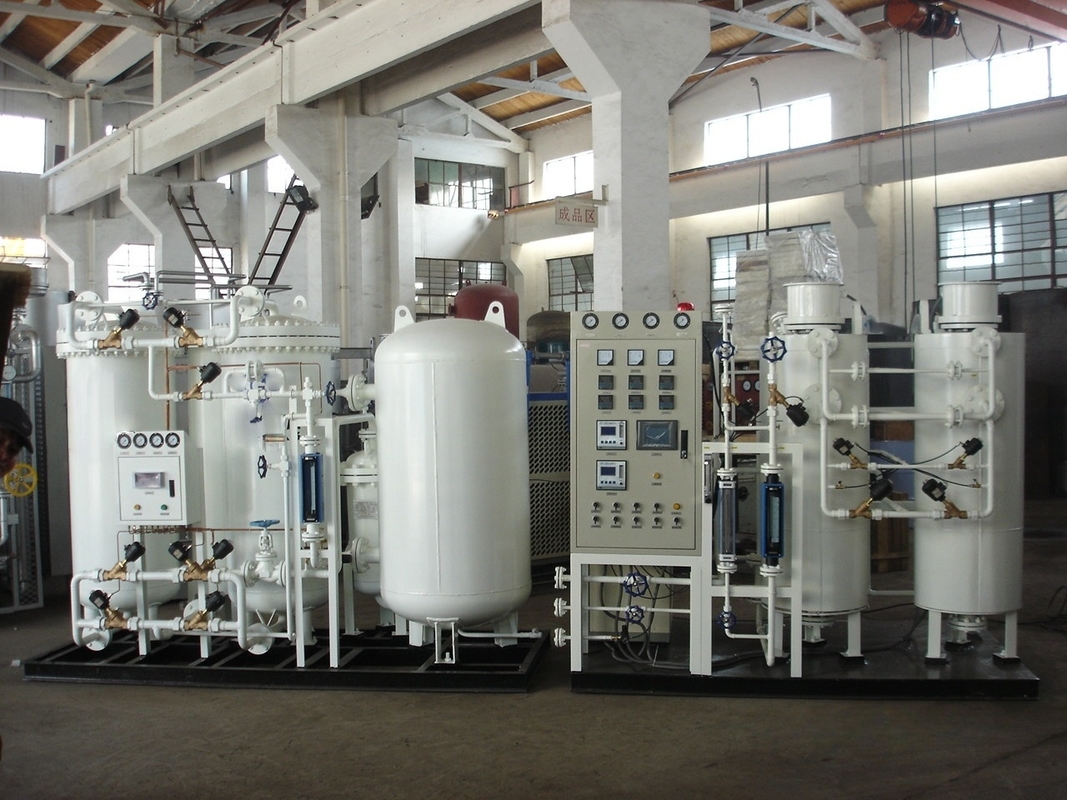

أتمتة كاملة ، مولد نيتروجين PSA ، تطبيق متعدد الأغراض
مبادئ مولد النيتروجين PSA:
يستخدم مولد النيتروجين PSA منخل جزيئي كربوني كمادة ماصة وينتج النيتروجين من خلال الاستفادة من مبدأ PSA.تحت ضغط معين ، يكون للمنخل الجزيئي الكربوني قدرة مختلفة على امتصاص الأكسجين / النيتروجين ، أي قدرة امتصاص أكسجين أكبر بكثير من قدرة امتصاص النيتروجين.يتحكم PLC في تشغيل / إيقاف تشغيل الصمام الهوائي لتحقيق برجين متناوبين من الامتزاز والامتصاص حسب تغير الضغط ، ويقوم بفصل الأكسجين / النيتروجين ، وينتج النيتروجين بالنقاء المطلوب.
يشتمل مولد النيتروجين PSA على ضاغط هواء واحد ، ومجفف هواء المبرد والمرشحات ، ومولد النيتروجين الرئيسي ، وخزان عازلة للهواء ، وخزان نيتروجين.مع ارتفاع ضغط النيتروجين المطلوب ، سيتم تجهيز ضاغط نيتروجين واحد خالٍ من الزيت من BROTIE بعد مولد النيتروجين لزيادة ضغط النيتروجين إلى الضغط المطلوب.
يتم تنقية الهواء المضغوط من خلال مجفف الهواء والمرشحات إلى مستوى معين لكي يعمل المولد الرئيسي معه.تم دمج عازلة الهواء لتوفير الإمداد السلس للهواء المضغوط وبالتالي تقليل تذبذب طلب العمل على ضواغط الهواء.ينتج المولد النيتروجين باستخدام تقنية PSA (امتزاز تأرجح الضغط) ، وهي طريقة مثبتة زمنياً لتوليد النيتروجين.يتم تسليم النيتروجين بالنقاء المطلوب إلى خزان عازلة للنيتروجين من أجل إمداد سلس لغاز المنتج.يتم الحفاظ على النيتروجين في الخزان العازل عند ضغط 6 بار.بعد ضاغط النيتروجين الخالي تمامًا من الزيت ، سيتم ضغط الضغط إلى الضغط المطلوب.إنه قابل للتعديل لك لضبط ضغط المخرج بواسطة صمام منظم الضغط ، بحيث يمكن استخدامه لاستخدامك الخاص.
تطبيق مولد النيتروجين PSA:
1) حفظ الغذاء عن طريق ملء النيتروجين وتحريك المشروبات.
2) حماية النيتروجين وملء محلول الحقن ونقل الدم والسائل الفموي في صناعة الأدوية
3) الصناعات الكيماوية والمواد الجديدة: الكيماويات ، ألياف اليوريثان المرنة ، المطاط ، البلاستيك ، الإطارات ، البولي يوريثين ، التكنولوجيا البيولوجية ، الوسيطة ، إلخ.
4) الصناعة الإلكترونية: اللحام الذروة ، اللحام المحيط ، الكهرباء الانضغاطية ، الخزف الإلكتروني ، الشريط النحاسي الإلكتروني ، البطارية ، مادة السبائك الإلكترونية ، إلخ.
مولد النيتروجين PSA الميزات الممتازة:
1. تدفق العملية المتقدم يقلل بشكل مباشر من استهلاك الهواء المضغوط.
2. يضمن المنخل الجزيئي المشهور عالمياً توفير الطاقة القصوى.
3. تقنية تكييف الحمل المتقدمة توفر المزيد من الطاقة.
4. تضمن عملية تنظيف الهواء الأكثر موثوقية كفاءة الامتصاص وعمر CMS.
5. يضمن صمام براءات الاختراع الوطني تشغيل المعدات المستقر.
6. خزان الهواء يضمن إستقرار إستهلاك هواء النظام.
7. خزان عازلة النيتروجين يضمن إمداد غاز النظام المستقر.
8. تضمن تكنولوجيا ضغط البراءات الوطنية العمر الطويل لـ CMS.
9. الإشراف والتحكم لمسافات طويلة.
يتكون الهواء من 78٪ نيتروجين و 21٪ أكسجين.تعمل تقنية توليد النيتروجين PSA على مبدأ فصل الهواء عن طريق امتصاص الأكسجين وفصل النيتروجين.
تتكون عملية الامتزاز المتأرجح بالضغط (نيتروجين PSA) من سفينتين مملوءتين بمناخل جزيئية كربونية (CMS).(انظر الصورة أدناه للحصول على تفاصيل السفن).
الخطوة الأولى: الامتزاز
يتم تمرير الهواء المضغوط المصفى مسبقًا عبر وعاء واحد مملوء بنظام CMS.يمتص نظام إدارة المحتوى الأكسجين و
يخرج النيتروجين كغاز المنتج.بعد بعض الوقت من العملية ، يحصل CMS داخل هذه السفينة
مشبع بالأكسجين ولم يعد قادرًا على الامتصاص.
الخطوة الثانية: الامتزاز
عند تشبع CMS في الوعاء ، تحول العملية توليد النيتروجين إلى الوعاء الآخر ،
مع السماح للطبقة المشبعة ببدء عملية الامتصاص والتجديد.يتم تصريف غاز العادم (الأكسجين وثاني أكسيد الكربون وما إلى ذلك) في الغلاف الجوي.
الخطوة الثالثة: التجديد
من أجل تجديد CMS في الوعاء ، يتم تطهير جزء من النيتروجين الذي ينتجه البرج الآخر
في هذا البرج.هذا يسمح بالتجديد السريع لنظام إدارة المحتوى ويجعله متاحًا للإنتاج في الدورة التالية.
تضمن الطبيعة الدورية للعملية بين السفينتين الإنتاج المستمر لمادة نقية
نتروجين.
مواصفات مولد النيتروجين PSA:
|
لا |
نموذج |
السعة (Nm3 / ساعة) |
نقاء |
الطاقة (KW) |
الحجم الكلي (مم) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99.9٪ 99.5٪ 99٪ 95٪ |
0.5 |
1800 * 1400 * 1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99.99٪ 99.9٪ 99.5٪ 99٪ |
0.5 |
1800 * 1400 * 1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99.99٪ 99.9٪ 99.5٪ 99٪ |
0.5 |
2000 * 1700 * 2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99.99٪ 99.9٪ 99.5٪ 99٪ |
0.5 |
2100 * 1800 * 2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99.99٪ 99.9٪ 99.5٪ 99٪ |
0.5 |
2200 * 1800 * 2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99.99٪ 99.9٪ 99.5٪ 99٪ |
0.5 |
2400 * 1900 * 2200 |
|
... |
... |
... |
... |
... |
... |
|
ملاحظة: لمزيد من الأخبار ، لا تتردد في الاتصال بـ Since Gas System Co.، Ltd أو إرسال بريد إلكتروني إلينا مباشرة |
|||||
